Курвиметр: что это такое и для чего он нужен

18 ноября 2020

Курвиметр для кабинета НВП«Курвиметр» — слово для многих незнакомое и непонятное. Работают с ним туристы, картографы, дорожные службы. А назначение его заключается в измерении расстояния в тех случаях, когда сделать это по прямой линии невозможно. В данном обзоре мы расскажем вам всё о курвиметре: что это такое, как он работает, где его можно применить.

Авторство изобретения историки ставят под сомнение до сегодняшнего дня. Кто-то утверждает, что прибор был создан ещё в древности, но неизвестно, в Китае это было, Риме или Греции. Русские учёные предполагают, что изобрёл прибор Михаил Васильевич Ломоносов, назвав его кривиметром, а немцы переименовали его в курвиметр. Так или иначе, доподлинно известно одно, патент на изобретение принадлежит англичанину Эдварду Моррисону, который в 1873 году придумал «новаторский инструмент для измерения расстояний».

Производство российских курвиметров началось спустя 30 лет в петербургской часовой Павла Буре. Изначально его использовали при производстве броненосцев, значительно сократив с его помощью расход материалов. С тех пор инструмент активно применялся в армии и на флоте, а позже плотно вошёл и в повседневную жизнь.

Разработка военной стратегии требует точных данных, которые можно получить с помощью курвиметра
Понятие «курвиметр» пришло к нам из латыни, образовано оно двумя словами — изогнутый (curvus) и мера. Купить курвиметр требуется для измерения расстояний на картах или открытой местности. Прибор предназначен для подсчёта длины искривлённого отрезка с минимальной погрешностью.

Устройство прибора: что и как измеряет курвиметр

Прибор может быть механическим или электронным, иметь разные габариты и форму. Но устройство его остаётся неизменным. Ключевой элемент — зубчатое колесо, которое непосредственно и измеряет расстояние. Инструмент оснащён также шкалой, на которую измерительное зубчатое колесо курвиметра сообщает длину пройденного отрезка. Методом несложных вычислений (в случае механического устройства) можно вычислить требуемое расстояние.

Ручной прибор состоит из ролика, ручки и шкалы

Например, чтобы вычислить длину реки на карте, необходимо провести по ней колесом прибора, стараясь максимально точно повторить изображённый контур. Количество оборотов, которое сделает колёсико, с помощью шкалы будет преобразовано в меру измерения длины. Полученные данные нужно пересчитать с учётом масштаба. В результате вы получите длину интересуемого отрезка с погрешностью до 0,5%.

Виды приборов по методу вычисления

Измерение расстояния курвиметром может проводиться механическим или электронным способом. Это существенно влияет на сроки эксплуатации, удобство пользования и цену приборов. Купить механический курвиметр будет значительно дешевле, чем его электронный аналог.
Принцип работы механических курвиметров

Механический прибор представляет собой ручку, циферблат и зубчатое колесо. В зависимости от модели на циферблате изображена одна шкала, или их может быть несколько, чтобы показывать расстояние в разных мерах длины. Стрелка циферблата вращается согласованно с вращением зубчатого колеса, преобразуя количество оборотов в длину отрезка.

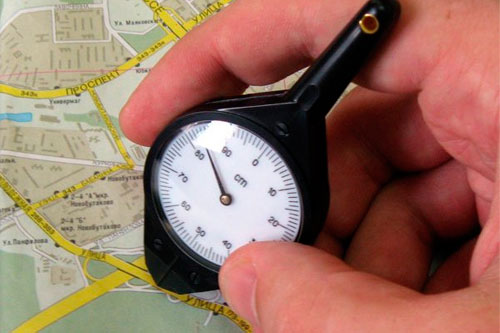

Механический измеритель отрезков на бумажных носителях по виду напоминает карманные часы
В моделях для измерения расстояний на местности циферблат заменён на счётчик
Механические модели обладают рядом достоинств. Прежде всего, они долговечны, так как имеют ударопрочный корпус, который к тому же не позволяет влаге попасть внутрь прибора. Он может использоваться неограниченное количество раз без подзарядки. Именно эти качества позволяют использовать инструмент в полевых условиях. Недостатками моделей считается сложность вычислений. Ведь чтобы получить желаемую цифру, требуется переводить данные в нужную меру длины, учитывая масштаб.

Преимущества и недостатки электронного вычисления

Принцип работы электронных курвиметров схож с механическими аналогами. Отличие состоит лишь в том, что результат измерения выводится на дисплей, а расчёты, необходимые при использовании механических инструментов, автоматизированы. Кроме того, электронные приборы, по сравнению с механикой, обладают другими преимуществами. Электронный механизм позволяет оснастить приборы различными приспособлениями: фонариком, подсветкой дисплея, калькулятором. Приборы обладают функцией памяти, что избавляет от необходимости вести запись показаний. Полученные данные могут храниться на карте памяти или посредством синхронизации передаваться на смартфон или ПК.
Важно! Электронные модели позволяют получать данные с минимальной погрешностью — до 0,2%, погрешность механики составляет 0,5%.

Питание инструмента осуществляется с помощью аккумулятора или батареек, заряд держится достаточно долго. Однако электронное оборудование не рекомендуется использовать в природных условиях. Они подвержены действию влаги, а аккумулятор может разрядиться в неподходящий момент.
Разновидности приборов в зависимости от выполняемых задач

В зависимости от того, измеряет прибор извилистый отрезок, нанесённый на бумагу, или реальное расстояние на поверхности грунта, курвиметры делятся на ручные и дорожные. Купить их можно в магазинах разных специализаций, так как эти виды приборов используются в разных областях жизнедеятельности человека.

Картографические измерители длины

Ручные приборы используются для измерения отрезков на чертежах, схемах и картах. Курвиметр незаменим в горном туризме при составлении походных маршрутов, его используют геологи и путешественники, в промышленности его применяют для измерения деталей изделий с целью оптимизации расхода материалов, архитекторы и строители − при составлении планов, проектов и схем. Наиболее широкое применение инструмент обрёл в военной промышленности. Чаще всего картографический курвиметр можно купить в военторгах, магазинах спортивного инвентаря или инженерного и лабораторного оборудования.

Курвиметр позволяет составить оптимальный туристический маршрут с учётом рельефа местности
Ручные приборы имеют небольшой размер и с лёгкостью помещаются в карман. Для сложных инженерных вычислений применяют электронные модели, так как это значительно облегчает работу с чертежами и схемами. А прочные и надёжные механические изделия являются незаменимым инструментом для моряков, путешественников и военных.

Полезная информация! Существуют специальные компьютерные программы — курвиметры. Такая функция автоматически добавлена в электронных картах и чертёжных программах (AutoCAD, Компас-3D, CorelDRAW и другие). Программу курвиметр можно скачать и отдельно.

Дорожные колёса-курвиметры — что это такое и фото примеров использования
Курвиметры для измерения расстояний на местности называют дорожным колесом. Они имеют достаточно внушительные габариты. Хотя составные элементы остаются практически теми же, что и в топографических изделиях. Исключением является циферблат, заменённый на счётчик. Для компактности и удобства пользования прибором ручку его делают телескопической. Стандартный диаметр колеса, который крепится к ручке с помощью спиц или дисков, составляет 318,47 мм. Таким образом, длина окружности равняется 1 метру. Счётчики простейших моделей дорожных измерительных колёс позволяют сосчитать 1000 оборотов, то есть пройденное расстояние составит 1 км. После этого счётчик обнуляется и начинает отсчёт заново.

Для измерения длинных дистанций механическим прибором приходится вести запись данных счётчика
Электронные колёса позволяют измерить расстояние какой угодно длины, передавая на дисплей полученные данные в километрах, милях или дюймах. Следует отметить, что конструкции дорожных курвиметров являются облегчёнными и весят, как правило, 2-3 кг. Это позволяет комфортно пользоваться прибором довольно долго, не тратя время на отдых. Вес некоторых конструкций может достигать 5 кг из-за использования дополнительных материалов для повышения прочности прибора.
